積み重ねた20年の実績と経験。もっとも信頼された全面集水型側溝の定番 バリアフリー化の排水処理に最適なスリット型全面集水構造。豊富なラインアップをご用意。

HOME >

特殊円型水路

  • 排水性舗装専用縦断用 E型、EL型

    排水性舗装専用縦断用 E型、EL型

    産官学による実験データに基づき開発された
    排水性舗装に特価したタイプです。

    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W W' L a a' b h 参考重量(kg)
    規格 300-E 300 480 488 460 1,000 2,000 190 190 80   345 690
    300-EL 300 480 488 460 1,000 2,000 190 190 80 440 330 660
    400-E 400 620 600 561 1,000 2,000 260 221 100   530 1,060
    400-EL 400 620 600 561 1,000 2,000 260 221 100 580 510 1,020

    (T-25)

    ページの先頭へ

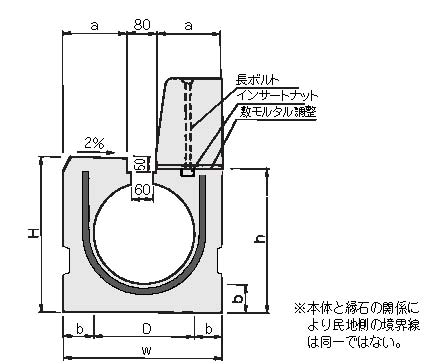

  • 縦断用 K型、KL型

    縦断用 K型、KL型

    境界ブロックをボルトで一体化させる構造により、街渠部の省断面化を実現します。

    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W L a b h 参考重量(kg)
    規格 200-KL 200 350 360 1,000 2,000 140 80 330 195 380
    250-KL 250 420 410 1,000 2,000 165 80 380 250 485
    300-KL 300 480 460 1,000 2,000 190 80 440 305 595
    350-KL 350 560 550 1,000 2,000 235 100 520 440 865
    400-KL 400 620 600 1,000 2,000 260 100 580 515 1,015
    500-KL 500 760 740 1,000   330 120 720 785

    (T-25)

    ページの先頭へ

  • 乗入用 B型

    乗入用 B型
    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    ※200Bは上記図面とは異なります (単位:mm)

        寸 法
        D H W L a b 参考重量(kg)
    規格 200-B 200 350 360 1,000 2,000 140 80 205 400
    250-B 250 420 410 1,000 2,000 165 80 280 545
    300-B 300 480 460 1,000 2,000 190 80 335 655
    350-B 350 560 550 1,000 2,000 235 100 480 945
    400-B 400 620 600 1,000 2,000 260 100 575 1,135
    500-B 500 760 740 1,000   330 120 855

    (T-25)

    ページの先頭へ

  • バリアフリー対応 AF型

    バリアフリー対応 AF型
    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W L a b c 参考重量(kg)
    規格 200-AF 200 350 360 1,000 140 80 7(17) 201
    300-AF 300 480 460 1,000 190 80 6(16) 332

    ※AF用材もあります (T-25)

    ページの先頭へ

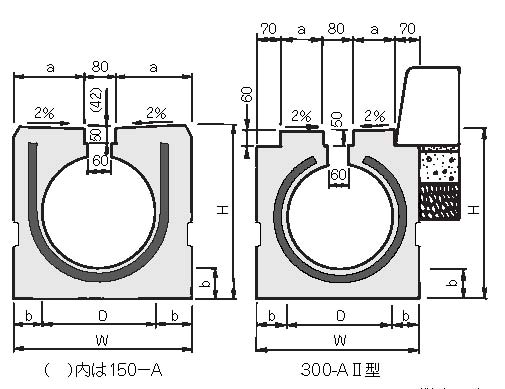

  • 縦断用 A型

    縦断用 A型

    最もスタンダードな円型水路。Φ150からΦ500まで

    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W L a b 参考重量(kg)
    規格 150-A 150 283 280 1,000   100 65 125
    200-A 200 350 360 1,000 2,000 140 80 200 390
    250-A 250 420 410 1,000 2,000 165 80 265 515
    300-A 300 480 460 1,000 2,000 190 80 330 645
    300-AII 300 480 460 1,000 2,000 120 80 315 615
    350-A 350 560 550 1,000 2,000 235 100 470 925
    400-A 400 620 600 1,000 2,000 260 100 550 1,085
    500-A 500 760 740 1,000   330 120 840

    (T-25)

    ページの先頭へ

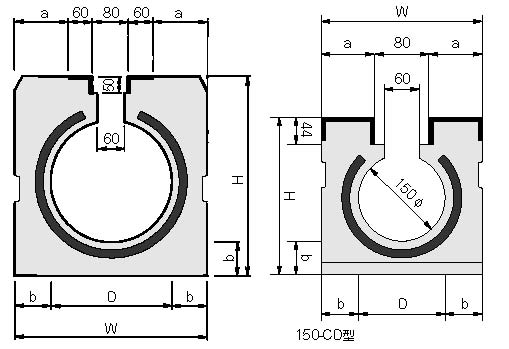

  • 横断用 CD型

    横断用 CD型
    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W L a b 参考重量(kg)
    規格 150-CD 150 283 280 1,000 100 65 130
    200-CD 200 350 360 1,000 80 80 205
    250-CD 250 420 410 1,000 105 80 270
    300-CD 300 480 460 1,000 130 80 335
    350-CD 350 560 550 1,000 175 100 480
    400-CD 400 620 600 1,000 200 100 560
    500-CD 500 760 740 1,000 270 120 850

    (T-25)

    ページの先頭へ

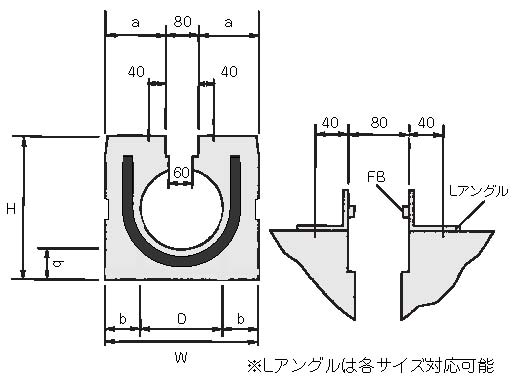

  • 都市型 M型

    都市型 M型
    • CADデータダウンロード
    • 専用境界ブロックはこちら
    • 専用集水桝はこちら
    • 施工実績写真はこちら

    (単位:mm)

        寸 法
        D H W L a b 参考重量(kg)
    規格 150-M 150 283 280 1,000   100 65 130
    200-M 200 350 360 1,000 2,000 140 80 205 400
    250-M 250 420 410 1,000 2,000 165 80 270 525
    300-M 300 480 460 1,000 2,000 190 80 335 655
    350-M 350 560 550 1,000 2,000 235 100 480 945
    400-M 400 620 600 1,000 2,000 260 100 560 1,105
    500-M 500 760 740 1,000   330 120 850

    ※LアングルはH50mmより10mmきざみで対応可能 (T-25)

ページの先頭へ
