縦横断兼用タイプとなっています。
（単位：mm）
寸 法 D W H i C 参考重量（kg） 受枠寸法 グレーチング寸法 規格 Φ150用 150 280 550 332 247 205 190×820 157×800 Φ200用 200 360 600 330 230 245 260×900 232×880 Φ250用 250 410 650 310 210 260 310×900 280×880 Φ300用 300 460 700 300 200 285 360×900 325×880 Φ300用AII用 300 460 700 300 200 265 220×900 200×870 Φ350用 350 550 750 290 170 390 410×860 380×840 Φ400用 400 600 850 330 210 475 460×860 431×840 Φ500用 500 740 950 310 170 630 600×860 572×840 ※細目グレーチングについての寸法は別途
-
-

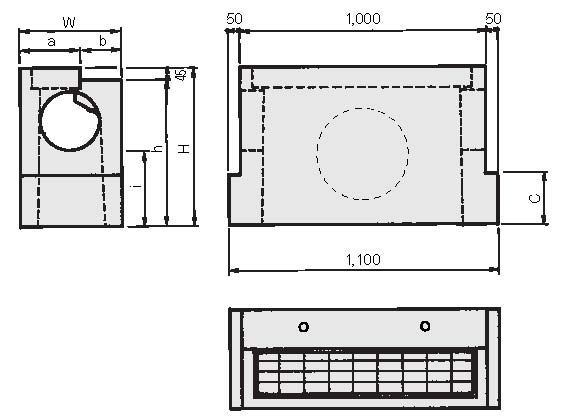

境界ブロックを乗せ、ボルトで固定するタイプです。
（単位：mm）
寸 法 D W H h i a b C 参考重量（kg） 受枠寸法 グレーチング寸法 規格 Φ200用 200 360 600 555 330 220 140 230 250 170×900 149×870 Φ250用 250 410 650 605 310 245 165 210 280 195×900 175×870 Φ300用 300 460 700 655 300 270 190 200 315 220×900 200×870 Φ350用 350 550 750 705 290 315 235 170 420 245×860 219×840 Φ400用 400 600 850 805 330 340 260 210 500 270×860 240×840 Φ500用 500 740 950 905 310 410 330 170 660 340×860 310×840 ※細目グレーチングについての寸法は別途
-

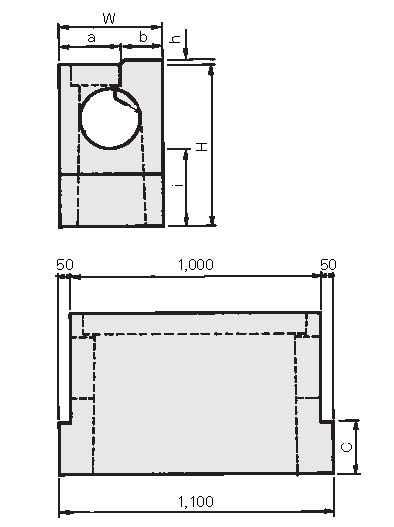

（単位：mm）
寸 法 D W H h i a b C 参考重量（kg） 受枠寸法 グレーチング寸法 規格 Φ200用 200 360 600 7(17) 330 220 140 230 265 170×900 179×870 Φ300用 300 460 700 6(16) 300 270 190 200 330 220×900 200×870 ※細目グレーチングについての寸法は別途
-
（単位：mm）
寸 法 D W H h i a b C d 参考重量（kg） グレーチング寸法 規格 Φ150用 150 280 550 525 332 180 100 247 130 215 123×480 Φ200用 200 360 600 575 330 220 140 230 170 250 142×480 Φ250用 250 410 650 625 310 245 165 210 195 280 187×480 Φ300用 300 460 700 675 300 270 190 200 220 315 212×480 Φ350用 350 550 750 725 290 315 235 170 265 420 257×480 Φ400用 400 600 850 825 330 340 260 210 290 500 282×480 Φ500用 500 740 950 925 310 410 330 170 360 660 352×480 ※細目グレーチングについての寸法は別途
-
-

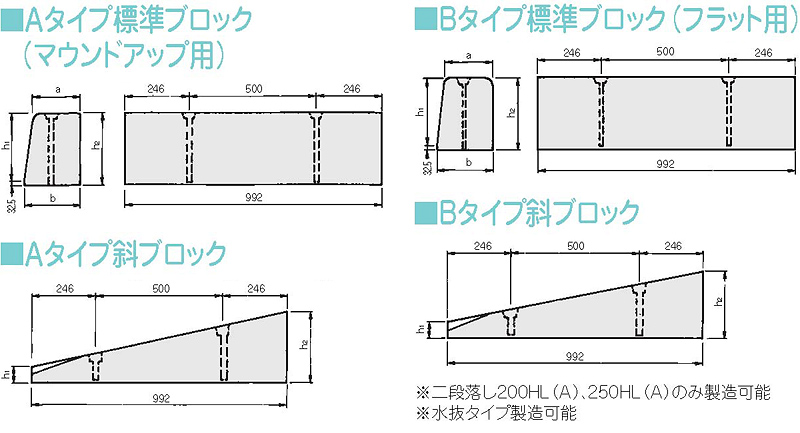

長ボルトで固定するタイプです。
※特殊な形状のブロックもございます。ご相談ください。
-
（単位：mm）
寸 法 h1 h2 a b 参考重量（kg） 規格 100HL 100 132.5 190 205 60 150HL 150 182.5 150 165 65 200HL 200 232.5 180 200 100 250HL 250 282.5 180 205 120 -
（単位：mm）
寸 法 h1 h2 参考重量（kg） 規格 100HL斜 78.5 132.5 45 150HL斜 78.5 182.5 46 200HL斜 78.5 232.5 66 250HL斜 78.5 282.5 78
-
-

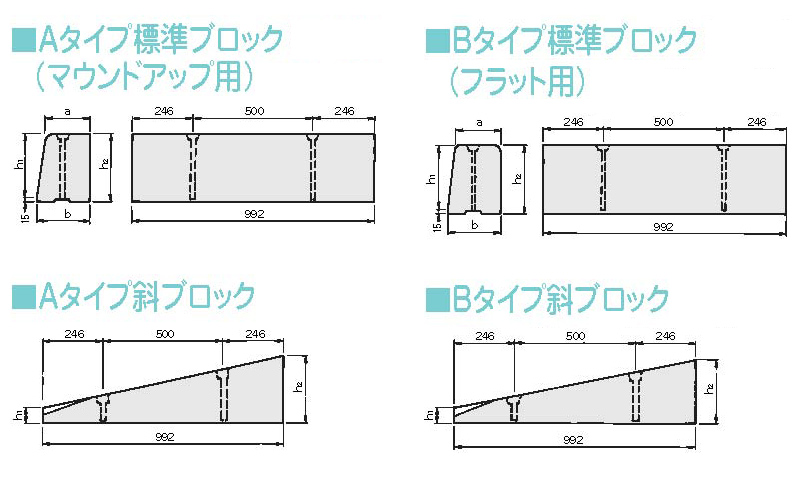

特殊円型水路200-K型のみに対応した、専用タイプです。
長ボルトで固定するタイプです。※特殊な形状のブロックもございます。ご相談ください。
-
（単位：mm）
寸 法 h1 h2 a b 参考重量（kg） 規格 100H 100 115 190 205 48 150H 150 165 150 165 56 200H 200 215 180 200 87 250H 250 265 180 205 110 -
（単位：mm）
寸 法 h1 h2 参考重量（kg） 規格 100H斜 61 115 36 150H斜 61 165 39 200H斜 61 215 57 250H斜 61 265 70
-
-

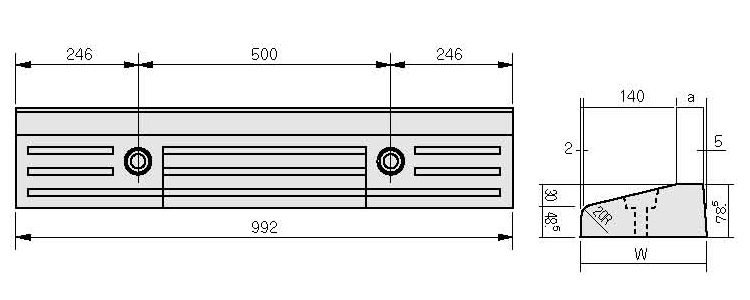

車両乗入れ部に使用するブロックです。
長ボルトで固定します。※特殊な形状のブロックもございます。ご相談ください。
-
（単位：mm）
寸 法 W a 参考重量（kg） 規格 Φ200用 140 0 12 Φ250用 165 20 16 Φ300用 190 45 21 Φ350用 235 90 30 Φ400用 260 115 35 Φ500用 330 185 45
