協会統一型円型水路
-

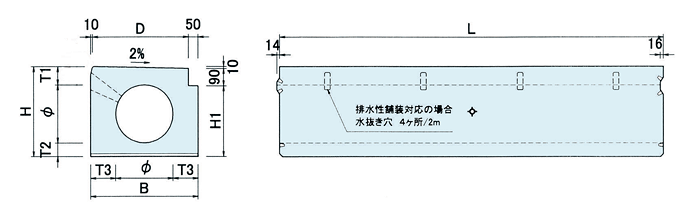

巾500mmのエプロンを持つ、最も標準的な円型水路です。
-
標準タイプ
（単位：mm）
寸 法 呼称 H B H1 T1 T2 T3 L 参考重量（kg） 標準 グレーチング
L＝500付グレーチング
L＝1000付規格 Φ250 415 560 315 95 70 155 1995 800 750 - Φ300 465 560 365 95 70 130 1995 830 780 730 Φ350 525 560 425 95 80 105 1955 867 819 - Φ400 575 560 475 95 80 80 1995 861 814 768 Φ450 650 630 550 100 100 90 1995 1081 1031 - Φ500 740 680 640 130 110 90 1995 1322 1260 - -
バリアフリータイプ
（単位：mm）
寸 法 呼称 H B H1 T1 T2 T3 L 参考重量（kg） 規格 Φ300 465 560 365 95 70 130 1995 852 Φ400 575 560 475 95 80 80 1995 884 Φ500 740 680 640 130 110 90 1955 1344
-

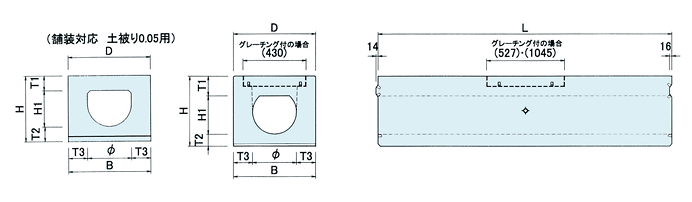

V型、横断タイプ
（単位：mm）
寸 法 呼称 H B H1 T1 T2 T3 L 参考重量（kg） タイプ 標準 グレーチング
L＝500付グレーチング
L＝1000付規格 Φ300 475 560 260 135 80 130 1995 905 847 776 A Φ400 595 560 360 135 100 80 1995 974 911 848 A Φ500 445 560 245 100 100 130 1955 850 （舗装対応用） B
-
-

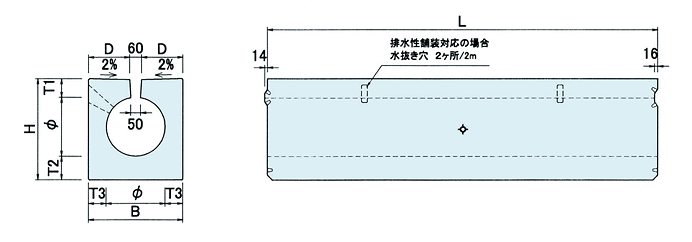

自動車専用道に対応した、上部スリット付の円型水路です。
（単位：mm）
寸 法 呼称 H B D T1 T2 T3 L 参考重量（kg） 規格 Φ200 383 360 150 93 90 80 1995 485 Φ250 449 420 180 94 105 85 1995 637 Φ300 515 480 210 95 120 90 1995 817 Φ350 575 540 240 95 130 95 1995 998 Φ400 606 600 270 96 110 100 1995 1108 Φ500 727 720 330 97 130 110 1995 1528 Φ600 848 850 395 103 145 125 1995 2050 -

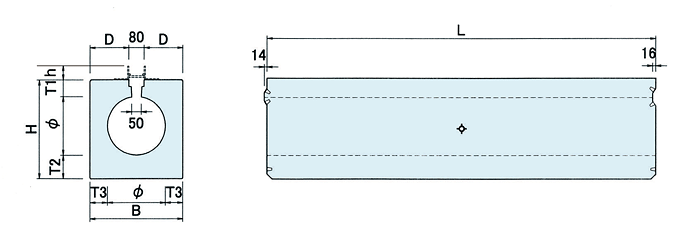

一般道の縦走用。専用のグレーチングが付属します。
（単位：mm）
寸 法 呼称 H B D T1 T2 T3 L 参考重量（kg） 規格 Φ200 383 360 140 93 90 80 1995 485 Φ250 449 420 170 94 105 85 1995 634 Φ300 515 480 200 95 120 90 1995 814 Φ350 575 540 230 95 130 95 1995 994 Φ400 606 600 260 96 110 100 1995 1105 Φ500 727 720 320 97 130 110 1995 1523 Φ600 848 850 385 103 145 125 1995 2047 ※III型は専用グレーチングが必要となります。
-

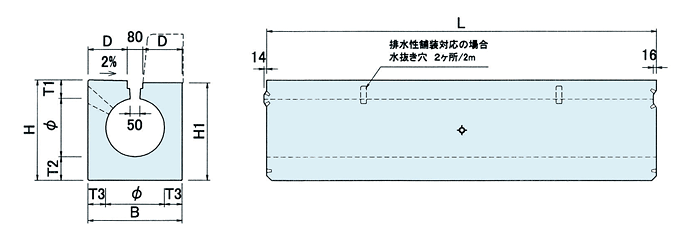

一般道の縦走用。本体上部に境界ブロックを設置します。
（単位：mm）
寸 法 呼称 H H1 B D T1 T2 T3 L 参考重量（kg） 規格 Φ200 383 370 360 140 93 90 80 1995 474 Φ250 449 435 420 170 94 105 85 1995 627 Φ300 515 500 480 200 95 120 90 1995 804 Φ350 575 560 540 230 95 130 95 1995 984 Φ400 606 590 600 260 96 110 100 1995 1091 Φ500 727 710 720 320 97 130 110 1995 1511 Φ600 848 830 850 385 103 145 125 1995 2024 ※境界ブロックはJISタイプ、円型水路専用タイプ共に対応できます。
-

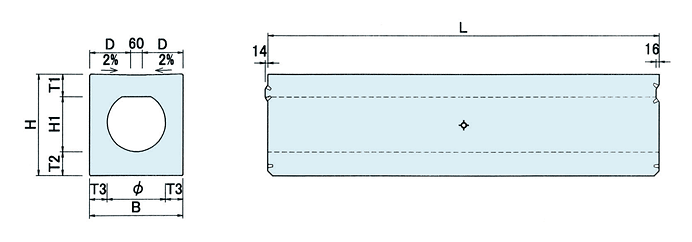

一般道の横断部分に使用します。
（単位：mm）
寸 法 呼称 H H1 B D T1 T2 T3 L 参考重量（kg） 規格 Φ200 383 180 360 150 113 90 80 1995 498 Φ250 449 230 420 180 114 105 85 1995 558 Φ300 515 280 480 210 115 120 90 1995 818 Φ350 575 320 540 240 125 130 95 1995 994 Φ400 606 360 600 270 136 110 100 1995 1102 Φ500 727 440 720 330 157 130 110 1995 1429 Φ600 848 540 850 395 163 145 125 1995 2075 -
L型のアングルとグレーチングにより、景観を重視した箇所に使用します。
（単位：mm）
寸 法 呼称 H B D T1 T2 T3 L 参考重量（kg） 規格 Φ200 375 360 140 85 90 80 1995 471 Φ250 440 420 170 85 105 85 1995 623 Φ300 505 480 200 85 120 90 1995 800 Φ350 565 540 230 85 130 95 1995 978 Φ400 595 600 260 85 110 100 1995 1285 Φ500 715 720 320 85 130 110 1995 1507 Φ600 835 850 385 90 145 125 1995 2014 アングル高さ h＝50～100まで
